DB001
1、产品介绍
DB001是4G CAT1版 OBD终端(即插即用)。使用了4G CAT1通信模块、北斗定位模块、高性能三轴重力传感器可以将车辆车 辆轨迹，电子围栏，驾驶行为，防盗追踪等实现对车队的远程管理。● 支持4GCAT1 网络●定位轨迹(北斗双模)●提醒报警数据●拔出报警(选配备电110mA)● SIM卡外置/支持贴片卡
2、产品规格
2.1 外观结构
|
属性 |
描述 |
|

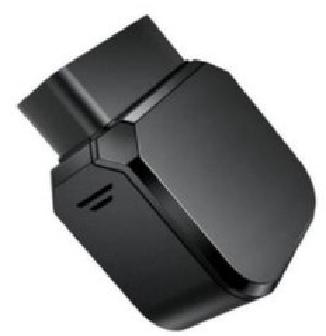

产品外观 |
|
|
产品尺寸 |
60*49*24mm(长*宽*高) |
|
产品重量 |
66g |
2.2整机参数
|
属性 |
描述 |
|
工作电压 |
9V-36V DC |
|
平均工作电流 |
120mA@12V |
|
休眠工作电流 |
<7mA@12V |
|
工作温度 |
-30C～+70℃ |
|
存储温度 |
-40°C～+85℃ |
|
定位精度 |
<10m |
|
GPS频率范围 |
1575.42MHZ |
|
OBD类型 |
支持OBD II/EOBD |
|
SM卡 |
外置SIM卡或贴片卡 |
|
4G天线 |
内置 |
|
GPS天线 |
内置 |
|
USB |
1.串口：3.3V TTL电平 2.输出电压：0V输出/5V输出/12V输出(三选一) |
2.3定位参数
|
属性 |
描述 |
|
定位模式 |
GPS/BD |
|
工作模式 |
单GPSL1、单BD2 B1、GPSL1/BD2 B1双模 |
|
冷启动时间 |
≤30s(平均) |
|
热启动时间 |
≤5s(平均) |
|
定位精度 |
水平<10m | 高程<10m |
|
测速精度 |
<0.1m/s |
|
灵敏度 |
捕获<-145dBm|跟踪<-161dBm |
|
天线形态 |
内置 |
3、产品功能
3.1 车机功能
|
通信管理功能 |
|
|
休眠 |
车辆熄火3分钟后进入休眠，降低功耗 |
|
4G CAT1网络 |
支持4G CAT1通信 |
|
通信协议 |
数据信息与平台交互采用TCP协议 |
|
网络掉线重连 |
网络掉线能够自动重连 |
|
参数设置 |
通过平台直接对终端进行IP地址、端口号、APN设置，并有密码保护 |
|
定位功能 |
|
|
定位数据 |
间隔5S上传包括经纬度、时间、卫星数、速度、方向、ACC状态 |
|
基站定位(定制) |
包含网络基站LAC和CellID信息、运营商编码 |
|
智能轨迹 |
终端自动判断轨迹路线，实现智能上报GPS点，实现轨迹蝴蝶形效果 |
|
按时间间隔报告 |
监控平台设置发送终端回传定位信息的方式及频率参数 |
|
提醒报警功能 |
|
|
点火提醒 |
车辆点火上报点火报警，包含报警时间、GPS信息 |
|
熄火提醒 |
车车辆熄火上报熄火报警，包含报警时间、GPS信息 |
|
车辆低电压报警 |
车辆电压低于可设置的电压阀值，上报低电压报警，包含报警时间 |
|
|
GPS信息 |
|
|
超速报警 |
车辆行驶速度超过可设置的速度阀值，上报超速报警，包含报警时间、 GPS信息 |
|
|
碰撞报警 |
车辆行驶过程中，产生加速度大于可设置的阀值，经前后车速过滤， 定义为严重碰撞场景，上报碰撞报警，包含碰撞时间、GPS信息、碰 撞加速度 |
|
|
拖车报警 |
车辆被拖车，上报拖车报警，包含拖车时间、GPS信息 |
|
|
疲劳驾驶提醒 |
车辆行驶时间过长，自动识别上报疲劳驾驶提醒 |
|
|
设备插入报警 |
终端设备插入，上报插入报警(选配) |
|
|
设备拔出报警 |
终端设备拔出，上报拔出报警(选配) |
|
|
定位时间过长 |
在车辆点火情况下，定位时间超过可设置的时间阀值，上报定位时间 过长报警，包含报警时间、GPS信息 |
|
|
驾驶行为 |
||
|
驾驶行为 |
包括驾驶循环起点终端时间、驾驶循环GPS总里程、平均车速、最大 车速、超速时长、超速次数、怠速时长、急加速、急减速、急拐弯信 息 |
|
|
驾驶行为事件 |
车辆行驶过程中，产生急加速、急减速、急转弯事件，单独上报事件 |
|
|
远程管理功能 |
||
|
远程升级 |
可通过GPRS网络对终端软件进行远程升级、通过FTP服务器升级 |
|
|
远程重启 |
通过数据通道方式下发指令重启设备 |
|
|
远程查询 |
平台通过移动网络远程查询终端信息、车辆类型、GPRS通讯参数、 心跳参数、GPS/CAN回传参数、SIM卡信息、GPS信息、CAN数据 流、当前故障。 各种报警参数、急加速急减速急转弯参数。 |
|
|
远程设置 |
平台通过移动网络远程设置终端信息、车辆类型、GPRS通讯参数、 心跳参数、GPS/CAN回传参数、清除车辆故障、控制重启、恢复出厂 设置、清除盲区数据、各种报警参数、急加速急减速急转弯参数 |
|
|
版本上报 |
每次ACC ON上报版本信息。平台通过指令查下车机版本信息 |
|
|
SIM卡信息上报 |
每次ACC ON上报SIM卡IMEI号等信息。平台通过指令查下SIM 卡IMEI号等信息 |
|
|
模块自检 |
终端状态自检：检测各功能模块(定位模块、总线模块、FLASH、3D 模块)是否正常工作及其发生(与无线通信无关的)故障时的告警上报 |
|
|
备电 |
||
|
备电跟踪和报 警(选配) |
终端拔出后，内部电池供电，上报拔出报警和轨迹位置信息(选配) |
|
